サンタイガーレインボーリール BX-301K型

ホーム > サンタイガーレインボーリール BX-301K型

BX-301K型が建設業労働災害防止協会様から安全装器具の推薦を頂きました

この度、本製品は十分な品質と性能を有するとして、建設業労働災害防止協会様から安全装器具の推薦を頂きました。
推薦にあたっては、建設業労働災害防止協会様の審査会及び審査員の方による弊社工場の現地調査が行われ、生産ラインの確認、温度センサーの遮断温度試験など検査工程の立ち会いを経て、本製品の安全性に関する根拠をご確認頂きました。

  • BX-301K
  • 建設現場では風雨、塵埃などの悪環境下で使用されることが多く、正しい方法により使用しないと感電、火災等の労働災害・事故につながる危険性があります。 本製品はこれらの作業環境に対する5つの安全対応を備えており、労働災害・事故の防止のお役に立てると考えております。

製品仕様

型式/BX-301K 建設業労働災害防止協会 推薦品
電線長/30m
電線仕様/VCTソフトムケーブル2.0m㎡×3P
コンセント定格/2P・15A・125V 接地付
漏電遮断器/過負荷短絡保護兼用型
製品定格/100V・5A
質量/8.0kg
標準価格/34,900円

  • 製品カタログ
  • 安全取扱い・点検マニュアル
  • ポスター
  • 寸法図

特長

雨中でも安心の安全防雨構造設計
保護等級 IP55

ドラム内で止水する保護等級IP55の性能を有する最新の防雨構造です。
ドラム前面に配置された漏電遮断器はスケルトンカバー付で動作状況が一目で確認できます。

実用新案登録済
  • 防泥カバー
  • ネームプレート付

5つの安全対応とは

1使いすぎも感知する防雨カバー付漏電遮断器
  • 万一の漏電時に漏電電流を感知して、0.1秒以内に電源を遮断し、危険な感電事故を未然に防ぎます。 また電流値15Aの1.25倍以上の電流が使用された場合にも1時間以内に電源を遮断します。 これにより過電流によるコンセント配線部、電線の発熱を防ぎ、火災事故を防ぐことができます。

2電線の溶解・火災事故を防ぐ温度センサー(自動復帰型)
  • 巻いたまま長時間使用したり、定格電流を超えて使用すると起こる電線の異常な温度上昇を感知し、コンセントへの給電をストップ(80℃±3)します。これにより電線の溶解・火災事故を防ぐことができます。

    注意

    温度センサーが作動し、電源が遮断されると電源ランプが消灯します。①必ず接続している機器のプラグをコードリールから抜き、②電線を全長引き出して、温度が下がり、③電源ランプが再点灯したら、使用可能です。

3防雨型2P接地付/2Pコンセントのどちらにもピッタリはまるニュートビプラグ
  • 独自構造のニュートビプラグは防雨型2Pコンセントに接続する場合も芯ズレなく、確実にかん合します。現場などで2Pコンセントしかない場合も青色カバーを回せば、アースピンがプラグ内に入り、2Pプラグとして使用可能です。
    ゼンマイを内蔵しているので、2Pコンセントからプラグを抜くと自動的に青色カバーが回り、2P接地付状態に戻ります。

4水やホコリの侵入を防ぐコンセント防雨キャップ
  • コンセント内部への水の浸入を防ぎます。また防塵にも効果を発揮します。これにより水やホコリが原因で起こるコンセント刃受け部の腐食や発熱・発火などを防ぐことができます。バネ式なので自動で閉まります。

5取扱注意事項等を本体に明示安全取扱い・点検マニュアル同梱
  • 製品本体の表円盤面、裏円盤面のラベルに、使用上の注意点を簡明に表示することで、誤った使い方による労働災害・事故の防止につながります。また正しくご使用いただくために、「安全取扱い・点検マニュアル」を同梱、さらに「事業者には、コードリール取扱い者に対し安全教育を行うことのお願い」を明記しています。

    安全取扱い・点検マニュアル

  • 安全取扱い・点検マニュアル

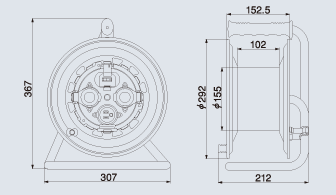

寸法図

寸法図
